Для чего нужен смесительный узел?
Водяному теплому полу обычно требуется теплоноситель более низкой температуры, чем радиаторам. Насосно-смесительный узел подмешивает охлажденную воду из обратной линии и поддерживает безопасный режим работы контуров.

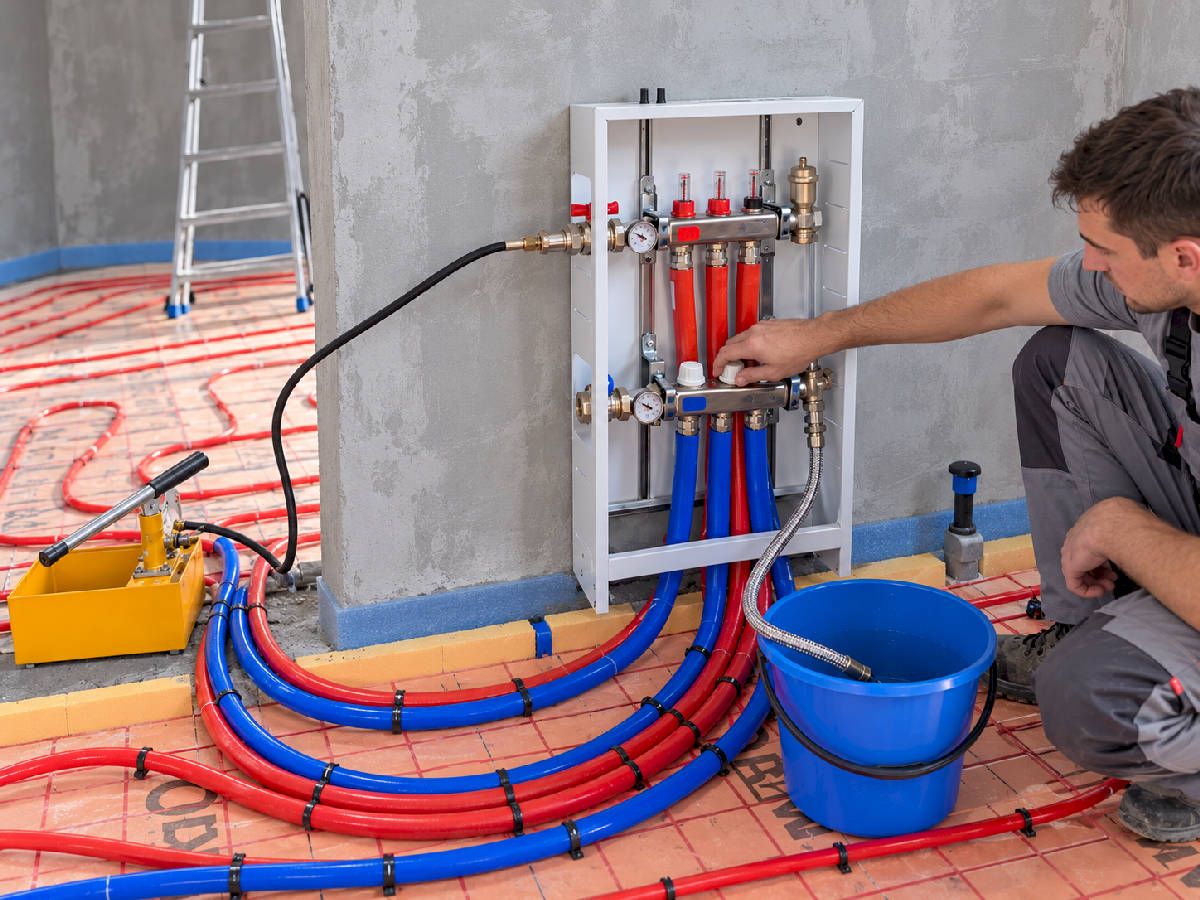

Мы выполняем монтаж смесительного узла теплого пола в Луге: подбираем схему, подключаем оборудование к коллектору и магистралям, устанавливаем насос, клапан, термометры и необходимую арматуру. После сборки система опрессовывается, развоздушивается и настраивается. Работы проводятся при монтаже новых сетей и модернизации существующего коллектора.
Когда необходим узел подмеса?
Он нужен, если котел или общая отопительная линия подает воду с температурой, допустимой для радиаторов, но слишком высокой для напольного отопления. В низкотемпературной системе с отдельным котловым контуром смесительный блок может не потребоваться — решение определяется схемой.
Оборудование должно соответствовать суммарному расходу, количеству петель и гидравлическому сопротивлению. Слишком слабый насос не обеспечит нормальную циркуляцию, а неправильно подобранный клапан сделает регулирование нестабильным. Поэтому компоненты выбирают не только по диаметру подключения.
Что входит в состав узла?
Типовой узел включает циркуляционный насос, двухходовой или трехходовой клапан, термостатическую головку с датчиком, запорную арматуру, воздухоотводчик и термометры. Можно использовать готовую заводскую группу или собрать систему из отдельных компонентов.
Подача и обратка подключаются в соответствии с направлением потока, а датчик устанавливается там, где он корректно измеряет температуру смешанной воды. Насос ориентируется по стрелке на корпусе и требованиям к положению вала. Все элементы размещаются так, чтобы их можно было заменить без демонтажа шкафа и коллектора.
Как проводится пуск и настройка?
После монтажа соединения проверяются давлением, затем воздух удаляется из каждой петли. Насос запускается на подходящей ступени, а клапан устанавливается на безопасную начальную температуру.
Расходы по контурам балансируются, а нагрев оценивается после стабилизации стяжки. Резко подавать высокую температуру нельзя. Мастер проверяет разницу между подачей и обраткой, отсутствие постороннего шума и реакцию автоматики. Если используются сервоприводы и комнатные термостаты, отдельно тестируется открытие каждой зоны.
От чего зависит стоимость?
Цена монтажа зависит от готовности коллектора, типа смесительной группы, количества подключений и свободного места в шкафу. Готовый узел на совместимых соединениях устанавливается быстрее, чем сборная схема с переделкой магистралей.
Дополнительно рассчитываются установка сервоприводов и клеммной колодки, перенос коллектора, замена насоса и электроподключение. Материалы и оборудование оплачиваются отдельно, если смета не предусматривает иное. Перед работой мастер проверяет габариты шкафа и согласует расположение компонентов, чтобы сохранить доступ для обслуживания.
Как проверяется работа автоматики?
Смесительный узел нельзя настраивать отдельно от котла, коллектора и комнатного управления. При закрытии большинства контуров насос и байпас должны сохранять допустимый режим, а котел — не переходить на слишком частые включения.
Мастер последовательно проверяет сигналы термостатов, движение сервоприводов и изменение температуры смешанной подачи. Если в схеме применяется погодозависимое управление, его настройки согласуются с ограничением температуры пола. После запуска владельцу объясняют, какие параметры можно менять самостоятельно, а какие относятся к базовой гидравлической настройке.
Результат оценивают после выхода системы на устойчивый режим. Из-за инерционности стяжки окончательную проверку нельзя проводить сразу после запуска насоса или изменения положения клапана.
Неправильный подбор насоса или клапана приводит к перегреву, шуму и неравномерной работе контуров. Оставьте заявку на монтаж смесительного узла — мастер проверит схему отопления, подберет совместимое оборудование, выполнит подключение и настроит безопасную температуру теплого пола.
